LED显示控制IC芯片SM5166PS 消除拖影提高刷新率

作者：zmkdz 发布时间：2024-10-23 09:16:36 浏览量：

SM5166PS 是一款专为 LED 显示应用设计的高性能驱动控制芯片，它通过一系列先进的功能特性，特别是针对消除拖影和提高刷新率方面的优化，为 LED 显示屏提供了卓越的显示效果和稳定性。下面是对 SM5166PS 特性及其如何帮助消除拖影和提高刷新率的具体解析：

1. 高集成度与多通道输出

高集成度：SM5166PS 集成了多个关键功能于单一芯片上，这不仅减少了所需的外围元件数量，还显著节省了电路板空间，降低了整体系统的复杂性和成本。

多通道输出：提供8个独立的输出通道（OUT1~OUT8），每个通道都能驱动高达2.5A的电流，这足以满足大多数中大型LED显示屏的驱动需求。

2. 拖影消除技术

内置电压钳位电路：这是SM5166PS消除“列上拖影”的关键技术。在LED显示屏中，拖影通常是由于电流或电压的波动导致LED灯珠在切换状态时出现亮度残留。SM5166PS通过内置的电压钳位电路，能够精确控制每个通道的输出电压，确保LED在快速切换时保持稳定的亮度，从而有效消除拖影现象。

3. 提高刷新率

快速响应能力：由于SM5166PS具有高效的驱动电路和精确的控制机制，它能够快速响应来自控制器的指令，实现LED的快速开关和亮度调节。这种快速响应能力是提高显示屏刷新率的基础。

优化驱动策略：通过优化驱动算法和时序控制，SM5166PS能够确保在高速刷新时仍能保持稳定的显示效果，减少因刷新率不足而导致的画面�：蛏了肝侍�。

4. 降低应用风险

高可靠性：SM5166PS采用先进的制造工艺和严格的质量控制流程，确保芯片在恶劣的工作环境下仍能保持稳定的性能。

简化设计：高集成度降低了系统设计的复杂度，减少了因设计不当导致的故障风险。同时，也降低了对设计人员的技能要求，使得更多开发者能够轻松上手。

LED显示控制驱动芯片SM5166PS三种应用方案原理图见以下：

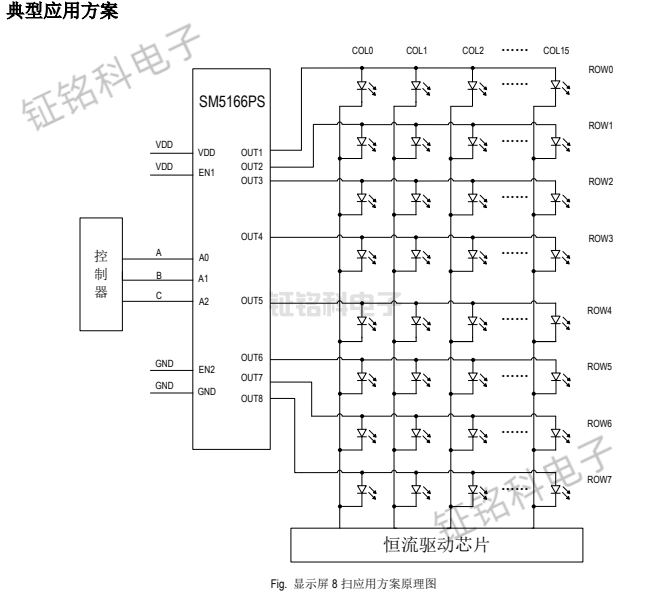

第一种：显示屏 8 扫应用方案原理图

SM5166PS 显示屏 8 扫应用方案原理图.png

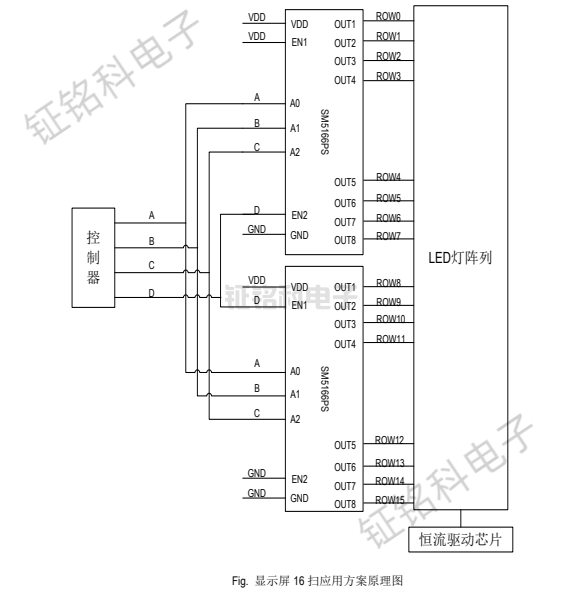

第二种：显示屏 16 扫应用方案原理图

sm5166PS显示屏 16 扫应用方案原理图.png

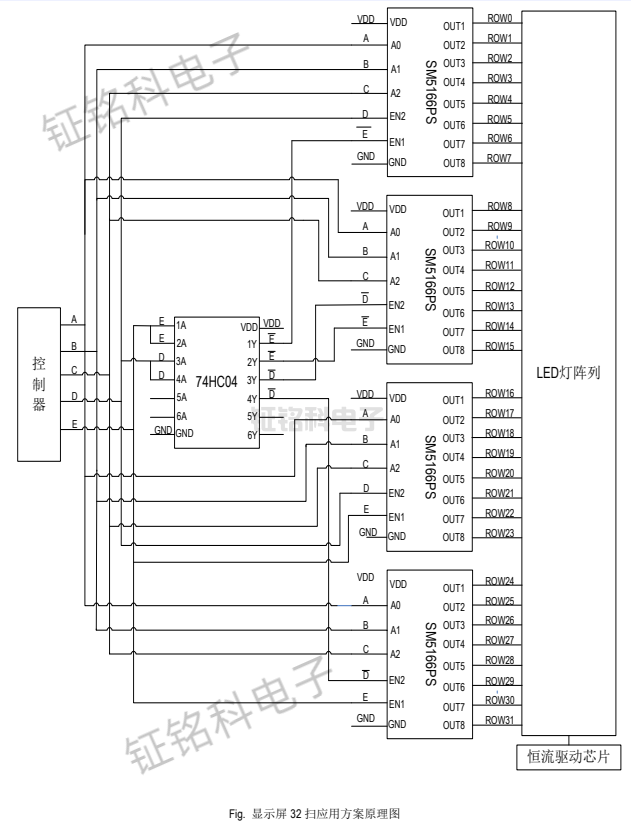

第三种：显示屏32扫应用方案原理图

SM5166PS 显示屏32 扫应用方案原理图.png

综上所述，SM5166PS 通过其高集成度、多通道输出、内置电压钳位电路以及优化的驱动策略等特性，为LED显示屏提供了卓越的显示效果和稳定性。特别是在消除拖影和提高刷新率方面，SM5166PS 展现出了显著的优势，是LED显示控制领域的理想选择。
