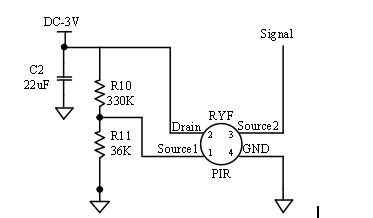

在 高压恒流控制icSM2083 典型系统应用中增加一个人体传感器可实现人体感应灯系统应
用，传感器接芯片 DIM 脚控制芯片工作状态，当传感器感应到有人接近，即输出高电平到
DIM 脚，芯片输出电流使 LED 开启；当传感器没有感应到人体时，则输出低电平到 DIM
脚，芯片关闭输出电流，LED 灭。同时通过调节 R4 的阻值可设定当传感器输出低电平时
LED 灯的亮度。
高压恒流控制icSM2083 是单通道可调光 LED 恒流驱动控制芯片，芯片使用本司专利的恒
流设定和控制技术，输出电流由外接 Rext 电阻设置为5mA~60mA，且输出电流不随芯片
OUT 端口电压而变化，较好的恒流性能。芯片可通过 DIM 端口实现数字或者模拟调光功
能，系统结构简单，外围元件极少，方案成本低。
高压恒流控制icSM2083本司专利的恒流控制技术；
OUT 端口输出电流外置可调，范围 5mA~60mA；
芯片间输出电流偏差< ±4%；
具有模拟/数字调光功能；
具有过热保护功能；
芯片可与 LED 共用 PCB 板；
芯片应用系统无 EMI 问题；
线路简单、成本低廉；

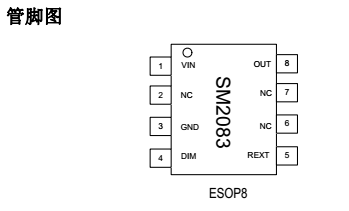

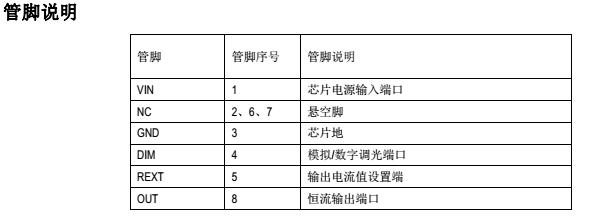

封装形式：ESOP8。
高压恒流控制icSM2083应用领域：
应用于人体感应、声控、雷达等智能化控制 LED 照明领域
T5/T8 系列 LED 日光灯管；
LED 平板灯；
LED 球泡灯，LED 吸顶灯；
佰富彩提供免费拿样，提供技术方案支持，欢迎各界人士前来联系订购�。。�
4000336518
请联系13802567304林先生

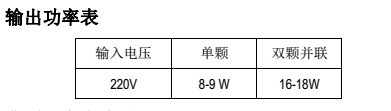

高压恒流控制icSM2083
注（1）：芯片要焊接在有 200mm2 铜箔散热的 PCB 板，铜箔厚度 35um。
高压恒流控制icSM2083LED 串联数量设计
系统串接的 LED 数量设计需考虑以下两个方面：

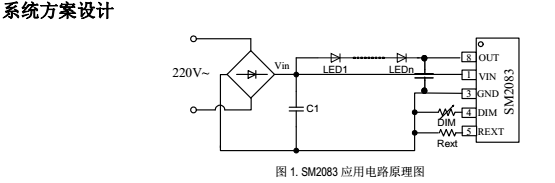

1)图 1 电路中，OUT 端口电压 VOUT = Vin – n*VLED ，为保证芯片正常工作，需保证
OUT 端口电压 VOUT > VOUT_MIN；
2)芯片 OUT 端口电压越低，系统工作效率越高。
输入电解电容设计
输入电解电容 C1 值越大，电压 Vin 纹波越�。琒M2083 OUT 端口电压纹波越小。C1 值
根据 LED 灯管总工作电流而定：电流越大，C1 容值越大，一般取值
4.7uF/400V~22uF/400V。具体计算方法如下：
滤波电容 C1 容值：C1 ? ILED * tΔV
公式中，ILED 为整个方案中的恒流电流，时间 t ：在 50Hz 时约为（1/4）*（1/fAC）
= 5ms， V 是 OUT 端
口电压纹波。
高压恒流控制icSM2083设定百分比为：I_DIM*R4/ VREXT*100%
公式中 I_DIM 是 DIM 端口的上拉电流 17uA；VREXT 是 VREXT 脚基准电压 0.6V。其最
小百分比限制电压为
0.15V(25%)，对应电阻设定调节范围为 8.8K~35K。

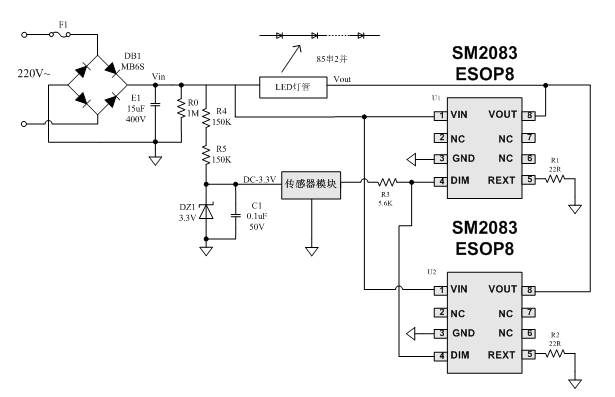

高压恒流控制icSM2083方案中同样是通过调节 R4 的阻值可设定当传感器输出低电平时
LED 灯的亮度。但与单颗芯片的应用方
案稍有不同，设定百分比如下：
设定百分比为：(I_DIM*n)*R4/ VREXT*100%
公式中 I_DIM 是 DIM 端口的上拉电流 17uA；n 为芯片并联个数；VREXT 是 VREXT 脚
基准电压 0.6V。其最小
百分比限制电压为 0.15V(25%)，对应电阻设定调节范围为 4.4K~17.5K。
