SM18522PH 是一款专为 LED 驱动输出控制设计的芯片，它采用了并联方式和差分信号传输，特别适用于四通道 LED 驱动的场合。以下是关于 SM18522PH 的详细特性解释：

1. 内置电源稳压功能：
• 芯片内部有稳压电路，可以确保在输入电源电压（5V~36V）范围内，芯片能够稳定工作。
2. 兼容并扩展 DMX512(1990)协议：

• 芯片支持DMX512协议，这是一种常用于舞台灯光控制的数字通信协议。扩展功能可能意味着它除了支持标准DMX512外，还有额外的功能或兼容性。




3. 差分信号传输速率：
• 差分信号是一种用于减少噪声干扰的信号传输方式。该芯片支持200kbps到700kbps的传输速率。
4. 差分并联信号传输，最大支持 4096 通道寻址：
• 芯片支持差分并联信号传输方式，可以连接多个设备，并通过DMX512协议寻址最多4096个通道。
5. 自定义 OUT R/G/B/W 端口上电默认显示效果：
• 可以设置芯片在上电时，R（红）、G（绿）、B（蓝）、W（白）端口的默认显示效果。
6. 写址/写参数/写电流增益等成功后的指示：
• 不同的LED指示灯用于指示不同的操作是否成功，如写地址、写参数、写电流增益等。
7. 芯片 OUT 端口开启宽度补偿 7 档可调：
• OUT端口的PWM（脉宽调制）信号的宽度可以进行7档调节，以优化显示效果或满足不同应用需求。
8. 芯片地址线开路自检功能：

• 芯片能够自我检测地址线是否开路，提高系统的稳定性和可靠性。

•


9. OUT 输出 Gamma 可选 2.2/2.0：
• Gamma校正用于改善显示设备的亮度非线性问题。该芯片支持2.2和2.0两种Gamma值。
10. 2 秒无输入信号，可选择切换至上电默认显示效果或保持最后一帧显示状态：
• 当输入信号中断超过2秒时，芯片可以选择回到上电时的默认显示状态，或者保持最后一帧的显示状态。
11. SPWM 端口设置 OUT 输出极性反相：
• SPWM（正弦脉宽调制）端口可以设置输出信号的极性，实现正相或反相输出。
12. SPWM 灰度等级：65536 级（GAMMA 校正）：
• 使用SPWM技术，实现了高达65536级的灰度等级，并带有GAMMA校正功能。
13. 内置 1/2/3/4 通道选择功能：
• 芯片内部可以选择使用1、2、3或4个通道进行工作。
14. 外接 REXT 电阻可调最大电流至 300mA：
• 通过外接REXT电阻，可以调节OUT端口的最大输出电流至300mA。
15. OUT R/G/B/W 各 5bit 电流增益调节：
• R、G、B、W四个端口的电流增益可以通过5bit的数据进行精细调节。
16. OUT R/G/B/W 端口耐压 40V：
• OUT端口的耐压能力为40V，确保在正常工作电压下不会发生损坏。

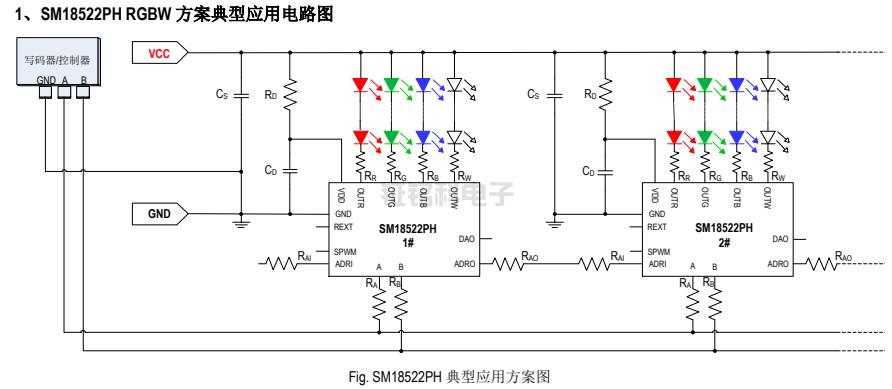

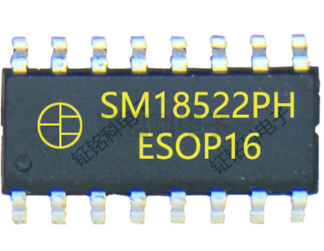

17. 封装形式：ESOP16：
• 芯片采用ESOP16封装形式，这是一种常见的集成电路封装方式。
