电源管理芯片SM7581PA 是一款高精度原边反馈的 LED 恒流驱动芯片，适用于
85Vac~265Vac 全范围输入电压的隔离型 LED 恒流驱动电源。电源管理芯片SM7581PA工作于电感电流断续导通模式，采用专利的检测与恒流控制技术
，无需辅助绕组检测，只需要很少的外围器件，即可实现优异的恒流性能。同时
芯片工作电流极低，无需辅助绕组供电，极大地节约了系统体积和成本。
SM7581PA 输出电流不随电感量和 LED 工作电压的变化而变化，从而实现了优异
的负载调整率。同时芯片具有多重保护功能，包括 LED 开/短路保护，HVDD 欠
压保护，芯片过温调节功能等。
电源管理芯片SM7581PA产品主要的特点分析:
输入电压：85Vac~265Vac
恒流精度<±3%
电感电流断续导通模式
无需辅助绕组检测和供电
超低工作电流
输出开路保护功能
输出短路保护功能
HVDD 欠压保护功能
具有过温调节功能

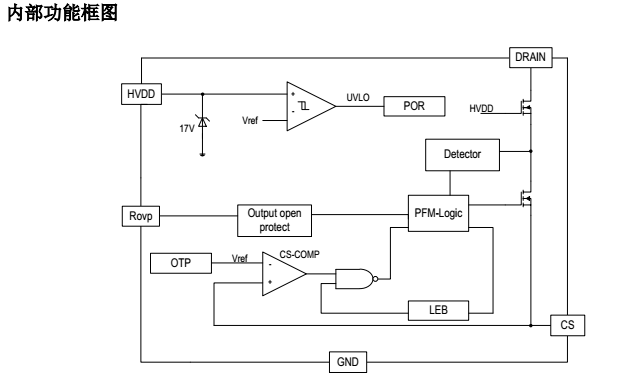

电源管理芯片SM7581PA启动与供电
系统上电后，线网电压通过启动电阻对 HVDD 电容充电，当 HVDD 电压达到芯片启动电压时，芯片内部控制电路开始工作。SM7581PA 内部设置 17V 稳压管，用于嵌位 HVDD 电压。芯片正常工作时，需要 HVDD 电流很低，无需辅助绕组供电，仅通过启动电阻供电就能够维持芯片自身耗电。
?恒流控制

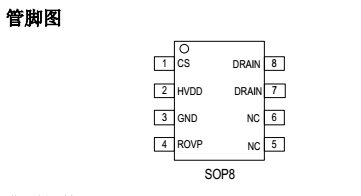

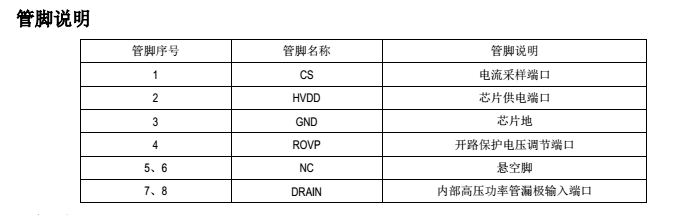

芯片逐周期检测流过电感的电流峰值，CS 端连接到内部峰值限制电流的输入端，与内部 610mV 的阈值电压进行比较，当 CS 电压达到内部设定的检测阈值时，功率管关断。封装形式：SOP8

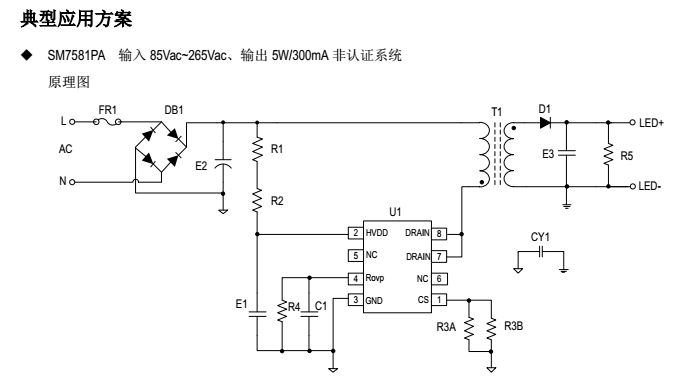

电源管理芯片SM7581PA过压保护电阻设置
开路保护电压可以通过ROVP 引脚电阻来设置，ROVP 引脚输出电流固定为 20uA。
当 LED 开路时，输出电压逐渐上升，消磁时间逐渐变短。因此可以根据需要设定的开路保护电压，来计算消磁时间 TD。
电源管理芯片SM7581PA 设置了系统的最大消磁时间，当 ROVP 端口外接电阻时，可以设定过压保护时的消磁检测时间。如果电感量很大时，工作消磁时间又可能大于芯片固有的最大消磁时间，系统就会进入电感电流连续导通模式，输出电流会背离设计值。
前沿消隐（LEB）
功率 MOSFET 每开启一次，电流检测电阻上就不可避免的产生一个尖峰电压。为了避免此尖峰信号使控制器误动作，芯片内置了 380ns 的前沿消隐时间，在这段前沿消隐的时间内，GATE 输出驱动也就不会关断。
保护功能
SM7581PA 内置多种保护功能，包括 LED 开/短路保护，HVDD 欠压保护，芯片温度过温调节等。当 LED 短路时， 系统消磁时间为最大的消磁时间（330uS），由此系统工作在很低的频率，输入功耗很�。坏笔涑� LED 开路时，系统触发过压保护功能并停止开关动作，HVDD 电压开始下降，当 HVDD 电压达到欠压保护阈值时，系统将重新启动。同时系统不断检测负载状态，如果故障排除，系统将重新开始正常工作。
过温调节功能
SM7581PA 具有芯片过温调节功能，在芯片过温时，逐渐减小输出电流，从而控制输出功率和温升，提高系统的可靠性；芯片内部设定的过温调节温度点为 140°C。
