SM2213EA城市灯光调色”芯”方案

作者：小编发布时间：2018-02-27 09:08:51 浏览量：

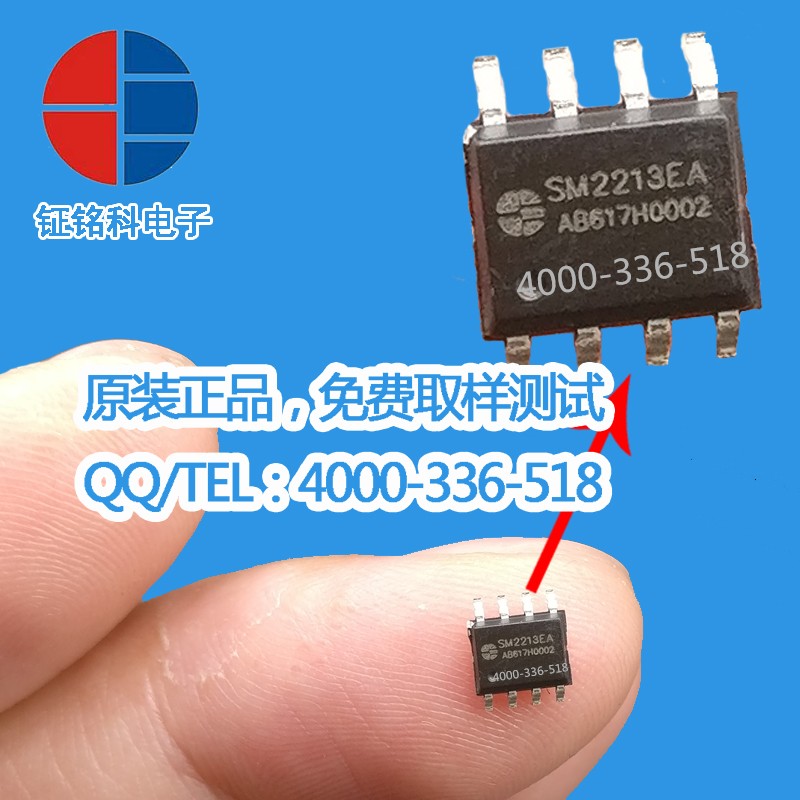

我们都知道，在LED产品中，有很多的种类，也有智能可调控的产品，还有的LED灯能发出不一样的灯光颜色。但是你真的了解芯片具体的信息吗？今天我们就来讲解一下深圳厂家钲铭科的这一款可3段调控色温/亮度的led恒流驱动芯片SM2213EA是如何来进行调节色温跟亮度的。


Led恒流驱动芯片 SM2213EA 它适用于 200Vac~240Vac 或 90Vac~130Vac 输入电压，恒流精度小于± 4%。

Led恒流驱动芯片SM2213EA具有的功能特点如下:

? 可实现 3 段调节亮度，调节比例可外部设置

? 调光比例： 100%--50%--X% 或 X%--50%--100%

? 可实现 3 段调节色温，输出功率可外部设置

? 0.5 秒~3 秒内实现开关切换，支持快速开关切换

? 封装形式：ESOP8

Led 恒流驱动芯片SM2213EA 是可 3 段调光/调色温 LED 恒流驱动控制电路，适用于 200V~240V AC 输入电压，恒流精度小于± 4%。

当 SM2213EA 在 3 段调节亮度应用中，可根据开启关闭电源开关，依次改变输出电流的大�。佣谋� LED 灯的亮度，调节比例可以通过外接 REXT 电阻进行调整。

调光原理如下图:


图一钲铭科恒流驱动芯片SM2213EA调光原理图

当 SM2213EA 在 3 段调节色温应用中，可根据开启关闭电源开关，依次改变两路输出端口开关状态，实现两路不同颜色 LED 灯的交替亮灭以实现调节色温的目的，调节外接 REXT 电阻可对系统输出功率进行调节。

调色温原理如下图:


图二钲铭科恒流驱动芯片SM2213EA调节色温原理图

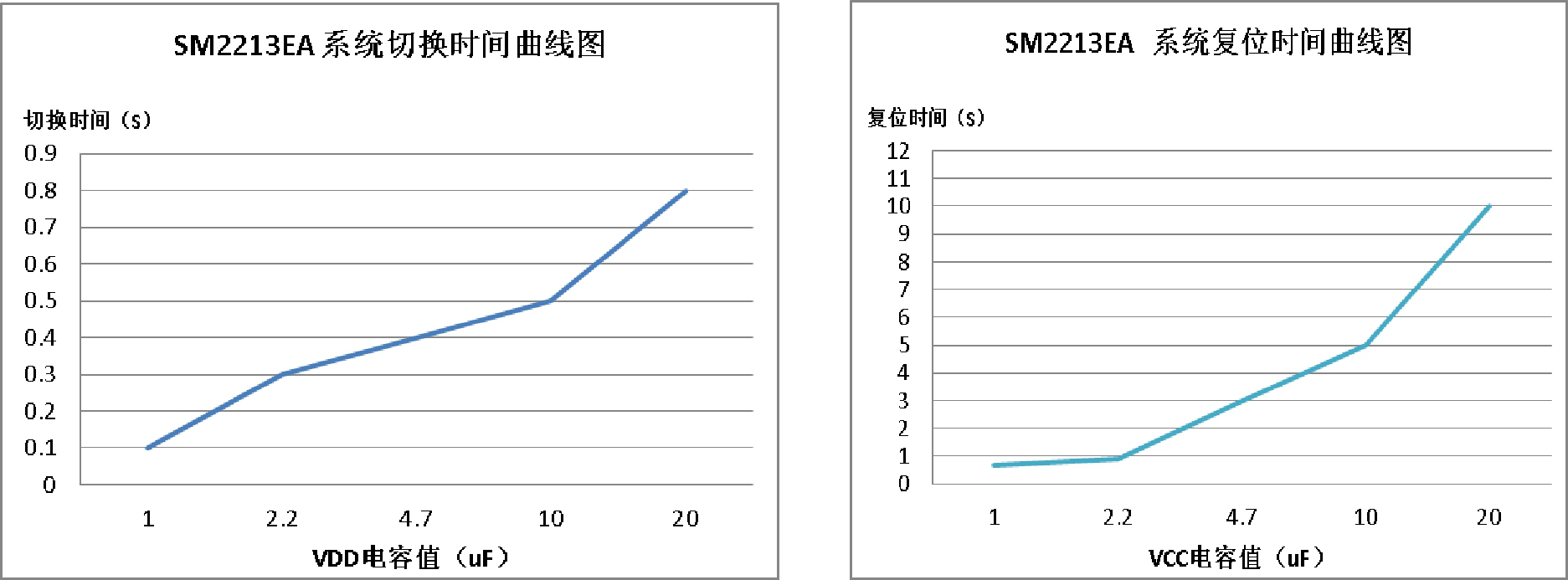

SM2213EA 系统方案的开关切换时间由芯片 VDD 端口控制。可实现0.5s~3s进行快速切换，切换曲线图如下：


图三SM2213EA快速芯片切换图

从上面这些对于LED恒流驱动芯片SM2213EA的总结我们可以看出，在快速智能开关调控这一块，也就是智能调色温这一块，SM2213EA是一款比较出色的国内研发的可以3段调节LED灯具亮度跟温度的恒流驱动电源IC，还在用国外进口的芯片的小伙伴注意了，这一篇关于钲铭科高压电源IC SM2213EA的文章你正好需要�。。�
